Residencia Comunitaria Beloso Alto

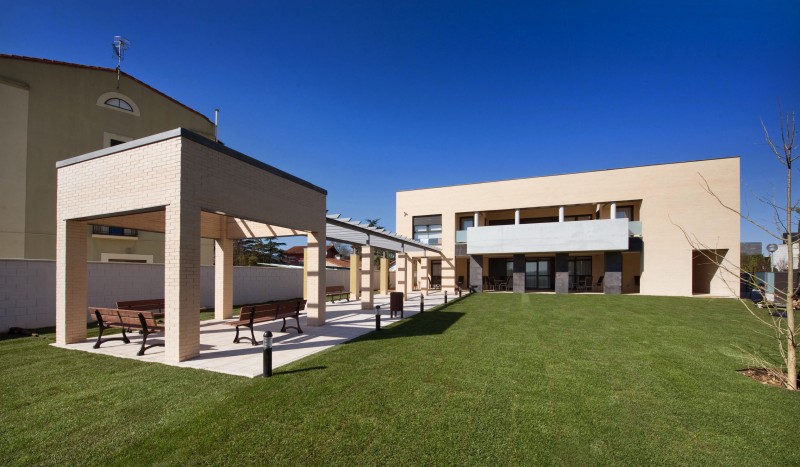

Obra de los Arquitectos Jose Félix González y Manuel González, consistente en una residencia de 16 habitaciones individuales con varias zonas comunes, como comedores, biblioteca y salas de televisión. Para la climatización se pensó en un sistema de distribución lo más eficiente posible, limpio y que no limitara los espacios de las habitaciones.

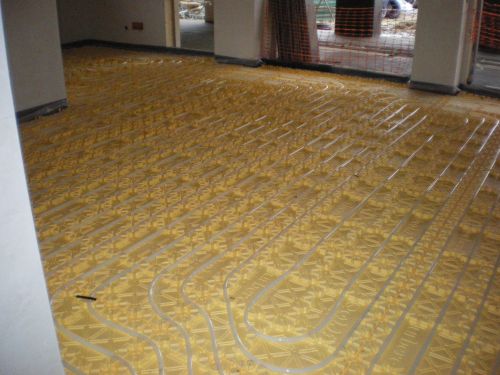

Por ello la opción de suelo radiante fue la elegida. Para la generación se plantearon distintas alternativas debido a que había acometida de gas natural en la parcela. La geotermia como alternativa fue ganando peso debido a su mínimo coste de mantenimiento y consumo, a la vez que doblaba su eficiencia al poder utilizar el sistema para refrigerar en verano y utilizar el propio suelo radiante para refrescar la temperatura de las habitaciones.
Datos Técnicos
TRT (Test de Respuesta Térmica) |
Si |
|
Nº Perforaciones |
7 |
|
Metros Perforados |
700 m |
|
Bombas de calor |
Potencia |
57 kW |
Frío/Calor |
Frio/Calor |
|
ACS |
Si |
|
Depósito de inercia |
Cantidad |
1 |
Instalación de apoyo para calor |
Si |
Gas |
Instalación de apoyo para frío |
No |
|
Suelo radiante |
Si |
|
Fancoils |
Si |
|
Regulación |
Monitorizado |

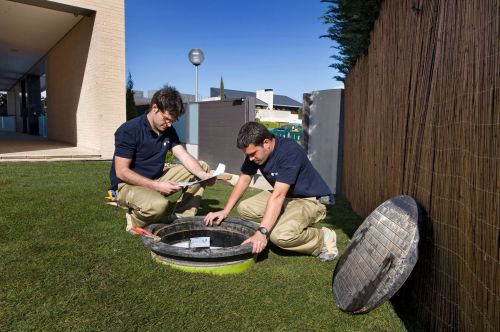

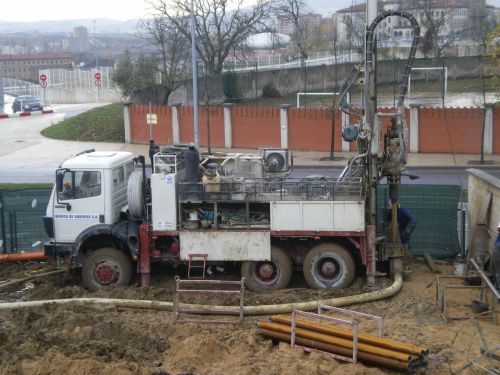

Para obtener la máxima eficiencia del conjunto de energías y debido a que la temperatura del ACS debe poder alcanzar los 70ºC para cumplir el protocolo de eliminación de la legionella, se aprovechó el gas natural para suministrar el ACS al edificio. Además se ha previsto que la caldera de gas pudiera complementar a la climatización geotérmica en caso de necesidad. A la hora de perforar, se diseño el campo de captación en el espacio que tras la obra sería el jardín de la residencia. Fue necesario ejecutar 7 perforaciones de 100 metros mediante la técnica de rotopercusión con martillo en fondo.

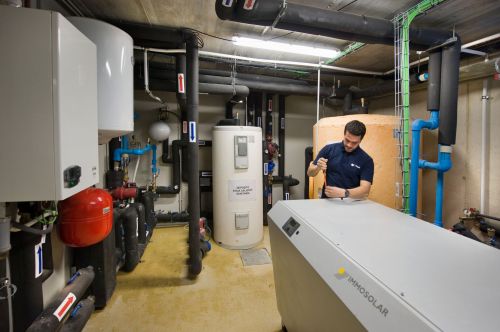

La canalización de las perforaciones llega a una sala técnica con una Bomba Geotérmica IMMOSOLAR de 57 KW. Para garantizar el buen funcionamiento del sistema se instaló un depósito de inercia de 1500 litros para calor o para frío según la estación del año, dimensionado para controlar las arrancadas de la bomba de tal manera que se limitarán lo máximo posible y se optimizara el rendimiento económico de la instalación.
